امروزه عیب یابی دقیق تاسیسات ساختمانی و خطوط صنعتی بدون تخریب سازه به یکی از بزرگ ترین چالش های مهندسان تبدیل شده است. در گذشته برای پیدا کردن یک نشتی کوچک یا گرفتگی ساده در لوله ها، بخش های وسیعی از دیوار یا کف تخریب می شد. این رویکرد سنتی علاوه بر تحمیل هزینه های سرسام آور، زمان پروژه را به شدت افزایش می داد. با ورود تجهیزات اپتیکی نوین به حوزه بازرسی غیر مخرب، روند شناسایی عیوب متحول شده است. استفاده از دوربین های پیشرفته آندوسکوپی و لوله بین، به کارشناسان این امکان را می دهد که اعماق لوله ها و مجاری بسته را با وضوح بالا مشاهده کنند. تصمیم گیری صحیح برای خرید بروسکوپ مناسب، نقشی تعیین کننده در کاهش هزینه های تعمیرات و افزایش سرعت عمل تیم های فنی دارد. در این مقاله جامع، انواع سیستم های بازرسی ویدیویی، معیارهای فنی انتخاب و نکات مهم برای خرید بروسکوپ را به طور کامل بررسی خواهیم کرد تا بتوانید بهترین تصمیم را متناسب با نیاز فنی و بودجه خود اتخاذ کنید.
اهمیت بازرسی غیر مخرب در صنایع نوین و تاسیسات شهری
روش های بازرسی غیر مخرب به عنوان استانداردی حیاتی در صنایع نفت، گاز، پتروشیمی و شبکه های آب و فاضلاب شناخته می شوند. در این فرایند، سلامت فیزیکی تجهیزات بدون وارد کردن کوچک ترین آسیب یا توقف طولانی در خطوط تولید سنجیده می شود. پایش وضعیت لوله های زیرزمینی، بویلرها، مبدل های حرارتی و توربین ها بدون استفاده از ابزارهای بینایی تقریبا غیر ممکن است. چشم غیر مسلح توانایی دسترسی به فضاهای باریک و تاریک صنعتی را ندارد. از این رو، تجهیزات چشمی پیشرفته بستری ایمن و قابل اعتماد برای ارزیابی عیوب داخلی فراهم می سازند. کارشناسان فنی با تکیه بر این فناوری، نقاط آسیب پذیر را پیش از وقوع خرابی های فاجعه بار شناسایی می کنند.
تحمیل خسارت های مالی ناشی از توقف ناخواسته فرایند تولید در کارخانه ها بسیار سنگین تر از هزینه تامین تجهیزات عیب یابی است. زمانی که یک مهندس از وضعیت داخلی لوله کشی یا کانال های تهویه مطلع باشد، برنامه ریزی برای تعمیرات پیشگیرانه به شکلی هدفمند انجام می گیرد. جلوگیری از تخریب مصالح ساختمانی، حفظ زیبایی بصری سازه ها و ارتقای ایمنی کارگران، از دستاوردهای بارز این فناوری به شمار می روند. به همین دلیل، مدیران پروژه در سراسر دنیا تمایل دارند فرایند عیب یابی را بر پایه تکنولوژی های ویدیویی مدرن مستقر سازند تا بازدهی اقتصادی عملیات به بالاترین سطح ممکن ارتقا یابد.
بروسکوپ چیست و نحوه عملکرد سیستم های بازرسی ویدیویی
بروسکوپ یک ابزار نوری و مکانیکی دقیق است که برای مشاهده فضاهای غیر قابل دسترسی و باریک طراحی شده است. ساختار اصلی این سیستم شامل یک پروب باریک، سنسور تصویربرداری، منبع روشنایی ال ای دی و رابط نمایش تصویر می شود. هد دوربین که در راس پروب قرار گرفته است، نور کافی را به تاریک ترین شکاف ها می تاباند. سپس تصاویر دریافت شده توسط سنسور پردازش می شوند و به صورت زنده روی یک مانیتور یا صفحه گوشی منتقل می گردند. با توجه به محیط های مرطوب و خورنده، بدنه این حسگرها معمولا از آلیاژهای ضد زنگ ساخته می شود تا پایداری و دوام کافی در شرایط سخت کاری تضمین شود.
نحوه عملکرد ویدئوبروسکوپ ها بر پایه تبدیل سیگنال های نوری به داده های دیجیتال با کیفیت بالا استوار است. لنزهای به کار رفته در این تجهیزات دارای فاصله کانونی بهینه سازی شده ای هستند تا تصاویر در فواصل نزدیک کاملا شفاف و بدون اعوجاج ثبت گردند. پردازنده های داخلی دستگاه نیز نویز تصویر ناشی از کمبود نور محیطی را برطرف می سازند. کاربر می تواند با چرخاندن یا حرکت دادن کابل، تمامی زوایای داخلی یک قطعه مکانیکی یا مسیر لوله را اسکن کند. ضبط تصاویر و ذخیره سازی فایل های ویدیویی امکان تجزیه و تحلیل های دقیق تر پس از بازرسی میدانی را برای تیم های مهندسی مهیا می سازد.
انواع دوربین های بازرسی لوله و سیستم های آندوسکوپی صنعتی
تنوع ساختاری تجهیزات بازرسی ریشه در ماهیت متفاوت محیط های مورد ارزیابی دارد. به طور کلی، این تجهیزات به مدل های پرتابل دستی، سیستم های پوش راد کابل دار و ربات های بازرسی چرخ دار تقسیم بندی می شوند. مدل های کوچک تر برای فضاهای مینیاتوری مثل سیلندر خودرو یا لوله های بسیار نازک کاربرد دارند. در مقابل، سیستم های با قطر بزرگ تر برای بازرسی لوله های فاضلاب شهری و چاه های عمیق طراحی شده اند. درک این تفاوت ها به خریداران کمک می کند تا محصولی کاملا منطبق با کاربرد واقعی کارگاه یا پروژه خود انتخاب نمایند و منابع مالی خود را هدر ندهند.
تفاوت اساسی دیگر در نحوه انتقال سیگنال و ساختار کابل است. در برخی مدل ها کابل به صورت نیمه سخت ساخته می شود تا انعطاف لازم برای عبور از زانوها را در کنار ایستایی مناسب داشته باشد. در مدل های مخصوص چاه یا شبکه های طویل، کابل ها از جنس فایبرگلاس بسیار مستحکم ساخته می شوند تا در مسیرهای طولانی دچار کمانش یا شکستگی نشوند. همچنین نحوه ارتباط با سیستم های پردازشی، چه از طریق کابل مستقیم، مانیتورهای صنعتی اختصاصی یا بستر وای فای، تنوع گسترده ای از امکانات کاربری را پیش روی تکنسین های صنعتی قرار می دهد.
بروسکوپ های صلب و انعطاف پذیر؛ بررسی تفاوت های ساختاری
بروسکوپ صلب که به عنوان قدیمی ترین نسل این تجهیزات شناخته می شود، از یک لوله فلزی کاملا مستقیم و مجموعه ای از لنزهای نوری متوالی تشکیل شده است. این ساختار صلب بالاترین وضوح تصویر و شفافیت دیداری را بدون افت کیفیت ارائه می دهد. اما بزرگ ترین محدودیت آن، عدم توانایی در عبور از خمیدگی ها و پیچ های مسیر است. از این مدل ها عمدتا در صنایعی چون هوافضا، اسلحه سازی و بازرسی قطعات ریخته گری مستقیم استفاده می شود که نیازی به تغییر مسیر پروب در طول بازرسی وجود ندارد.
در نقطه مقابل، مدل های انعطاف پذیر از الیاف شیشه ای یا کابل های الکترونیکی چند رشته ای بهره می برند. این پروب ها به راحتی تغییر شکل داده و از مسیرهای پر پیچ و خم لوله های ساختمانی یا موتورهای احتراق داخلی عبور می کنند. هرچند قیمت نمونه های انعطاف پذیر باکیفیت به دلیل استفاده از فناوری های نوین بالاتر است، اما آزادی عمل بسیار بیشتری را برای ارزیابی فضاهای پیچیده در اختیار کاربر می گذارند. بنابراین، نیازهای پروژه مشخص می کند که استحکام و وضوح اپتیکی خالص مدل های صلب ارجحیت دارد یا تطبیق پذیری حرکتی مدل های انعطاف پذیر.
ویدئوبروسکوپ های مفصلی و مانیتوردار حرفه ای
ویدئوبروسکوپ های مفصلی به یک سیستم کنترل حرکتی پیشرفته در نوک پروب مجهز هستند. کاربر از طریق یک جوی استیک یا دکمه های روی دسته، می تواند سر دوربین را در دو یا چهار جهت تا ۱۸۰ یا ۳۶۰ درجه بچرخاند. این ویژگی منحصر به فرد در صنایعی همچون بازرسی پره های توربین گاز یا جوش های لوله های تحت فشار کاربرد حیاتی دارد. بدون چرخش مفصلی، دیدن درزها و ترک های واقع در دیواره های جانبی یا پشت موانع عملا غیر ممکن خواهد بود و درصد خطای بازرسی به طور چشمگیری افزایش می یابد.
مدل های مانیتوردار به عنوان یک واحد کاملا مستقل در محیط های میدانی عمل می کنند و تکنسین را از همراه داشتن لپ تاپ یا تبلت بی نیاز می سازند. نمایشگرهای باکیفیت و با روشنایی بالا بر روی پنل این دستگاه ها نصب شده اند تا حتی در زیر نور مستقیم خورشید تصویری واضح ارائه دهند. پردازشگر قدرتمند داخلی امکان تنظیم روشنایی، بزرگ نمایی دیجیتال، اندازه گیری ابعاد ترک ها و ثبت گزارش های مکتوب را به ساده ترین شکل ممکن فراهم می کند. بهره مندی از چنین دستگاهی برای بازرسانی که دائما در حال جابجایی بین سایت های مختلف هستند مزیتی غیر قابل انکار است.
سیستم های پیشرفته ویدئومتری لوله و دوربین چاه عمیق
بازرسی لوله های فاضلاب زیرزمینی و چاه های عمیق نیازمند ابزارهایی است که برای تحمل فشارهای هیدرواستاتیکی بالا و فواصل طولانی بازطراحی شده باشند. در این کاربردها، کابل های کوتاه چند متری کارایی ندارند و به تجهیزاتی با کابل های پنجاه تا سیصد متری نیاز است. دوربین چاه عمیق به چراغ های پرقدرت پرتابل مجهز است تا دیواره های عریض و تاریک چاه ها را به وضوح روشن سازد. بدنه این سیستم ها از جنس استیل ضد زنگ تقویت شده با کلاس حفاظتی آی پی شصت و هشت ساخته می شود تا در برابر نفوذ آب در اعماق صد متری کاملا نفوذناپذیر باقی بماند.
سیستم های ویدئومتری پیشرفته معمولا مجهز به متراژ شمار الکترونیکی هستند که روی صفحه نمایش محل دقیق دوربین را به متر نمایش می دهد. این قابلیت برای شرکت های لوله بازکنی، شهرداری ها و پیمانکاران چاه های آب شرب بسیار حائز اهمیت است. زمانی که شکستگی یا گرفتگی در عمق شصت متری رخ داده باشد، با اتکا به متراژ شمار دقیق می توان دقیقا همان نقطه از زمین را حفاری کرد. این تمرکز نقطه ای مانع از حفر ترانشه های طولانی، تخریب زیرساخت ها و تحمیل هزینه های گزاف به پروژه های عمرانی می شود.
راهنمای خرید بروسکوپ و معیارهای کلیدی انتخاب دستگاه
برای انتخاب دقیق یک دستگاه و تجربه خریدی موفق، ابتدا باید قطر لوله ها و فضاهای هدف را به درستی تعیین کنید. اگر هد دوربین بیش از حد بزرگ باشد، درون پیچ ها یا لوله های باریک گیر خواهد کرد. از طرفی، هدهای بسیار باریک زاویه دید محدودتری دارند و مقاومت فیزیکی آن ها در برابر ضربات محیطی کمتر است. تعادل میان ضخامت پروب و استحکام بدنه، فاکتوری حیاتی در خرید بروسکوپ به شمار می رود. علاوه بر قطر، نوع کابل نیز باید با میزان پیچیدگی مسیرهای بازرسی همخوانی داشته باشد.
معیار اساسی دیگر، کیفیت سیستم تصویربرداری و نورپردازی است. در محیط های صنعتی، رزولوشن فول اچ دی به همراه ال ای دی های قابل تنظیم کمک می کند تا ریزترین ترک های ساختاری ناشی از خستگی متریال قابل رویت باشند. دستگاه هایی که نورپردازی ضعیفی دارند، در محیط های تاریک بازرسی سایه های نامطلوب ایجاد می کنند و قدرت تشخیص اپراتور را کاهش می دهند. اگر قصد ارتقای تجهیزات کارگاهی خود را دارید، بررسی گزینه های معتبر در فروشگاه داری تک می تواند مسیر مقایسه و انتخاب را برای شما کوتاه و قابل اعتماد سازد.

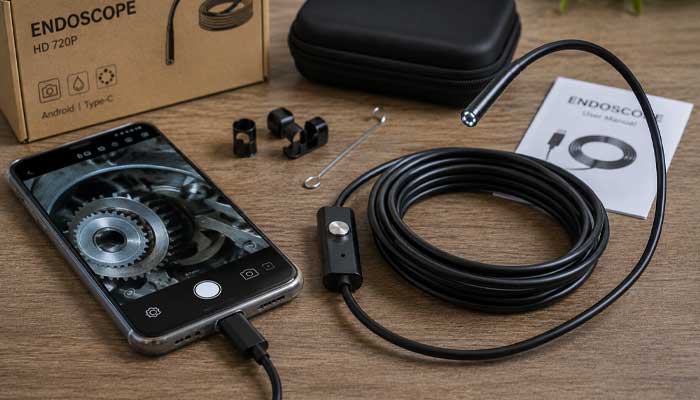

نوع منبع تغذیه، حافظه ذخیره سازی و پایداری اتصالات نرم افزاری نیز باید در هنگام خرید بروسکوپ ارزیابی شوند. دستگاه هایی که از باتری های لیتیومی پرظرفیت استفاده می کنند، کاربری بدون وقفه را در پروژه های خارج از شهر تضمین می نمایند. مدل هایی که بدون مانیتور عرضه شده و به گوشی متصل می شوند ارزان تر هستند، اما مدل های دارای نمایشگر مجزا ثبات کاری بالاتری در شرایط کارگاهی دارند. توجه به این پیش نیازها خریدی هوشمندانه و با بازدهی کاری طولانی مدت را برای مجموعه شما به همراه خواهد داشت.
سوالات متداول
آیا می توان از دوربین بازرسی لوله برای تشخیص دقیق نشتی آب استفاده کرد؟
بله، این تجهیزات محل دقیق ترک ها، جدا شدن اتصالات، افتادگی لوله و تجمع آب را به وضوح نمایش می دهند. این کار بدون نیاز به کنده کاری کف یا دیوار انجام می شود.
آیا برای بازرسی چاه عمیق حتما باید از دستگاه های اختصاصی استفاده کرد؟
بله، زیرا در عمق های بالا فشار آب زیاد است و کابل های عادی تحمل کشش وزنی را ندارند. دستگاه های مخصوص چاه دارای بدنه آب بندی شده و کابل های متراژ بالا هستند.
تفاوت دوربین آندوسکوپی ساده با ویدئوبروسکوپ مفصلی در چیست؟
مدل های ساده زاویه دید مستقیم یا زاویه نود درجه ثابت دارند. اما ویدئوبروسکوپ مفصلی به اپراتور اجازه می دهد زاویه سر دوربین را تا سیصد و شصت درجه تغییر دهد.
چه معیارهایی در طول عمر کابل دوربین لوله بین موثر است؟
جلوگیری از اعمال کشش بیش از حد، رعایت شعاع خمیدگی مجاز و عدم فشار برای عبور از لوله های مسدود، عمر فیزیکی کابل را تضمین می نماید.
